XXQ-2505 Оборудование для неразрушающего контроля литья
- Aolong
- Китай
- 15 дней
- 1500 шт./год
Оборудование для неразрушающего контроля литья XXQ-2505 использует рентгеновское излучение из стекла с Эд-элементами. Рентгеновская установка является ключевым компонентом всего комплекса. Производительность и качество напрямую определяют качество всего оборудования для неразрушающего контроля литья XXQ-2505.
Введение в продукт: портативный рентгеновский дефектоскоп XXQ-2505
XXQ-2505 – это промышленное рентгеновское неразрушающее контрольное оборудование (НК), специально разработанное для контроля литья. Оно позволяет быстро обнаруживать скрытые дефекты, такие как усадочные раковины, песочные раковины и трещины, без разборки изделия. XXQ-2505 использует стабильный, мощный источник рентгеновского излучения и систему формирования изображений с высоким разрешением, обеспечивая глубокое проникновение и четкое изображение, что делает его особенно подходящим для контроля качества отливок со стенками средней толщины. XXQ-2505 прочный, простой в эксплуатации и способен работать непрерывно в течение длительного времени, удовлетворяя ежедневные потребности литейных цехов, перерабатывающих заводов и сторонних испытательных организаций в проведении контроля. XXQ-2505 помогает компаниям контролировать качество продукции более эффективно и точно, будь то на линиях массового производства или в лабораторных условиях.

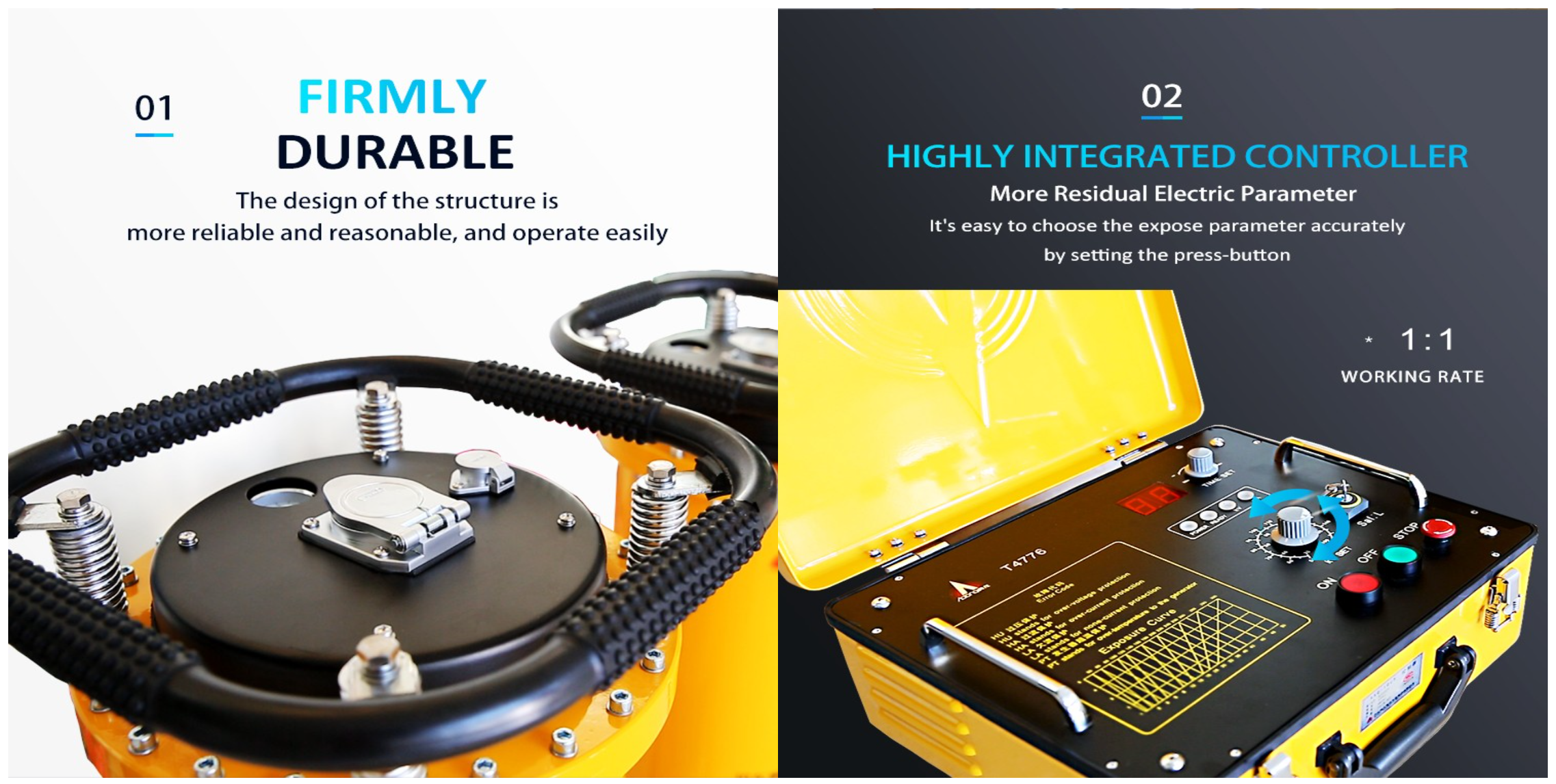

Прочная и долговечная конструкция портативного рентгеновского дефектоскопа XXQ-2505:
Генератор оборудования для контроля литья XXQ-2505 защищён торцевым кольцом, изготовленным из цельной стали толщиной около 30 мм и обернутым резиной для предотвращения вибрации и скольжения. Торцевое кольцо предотвращает повреждение основных компонентов при столкновении.
ТКонтроллер портативного рентгеновского дефектоскопа XXQ-2505 удобен для переноски:
Объем панели управления оборудования для контроля литья XXQ-2505 составляет 270 × 270 × 140 мм, вес менее 10 кг, очень удобен для переноски, прост в использовании в полевых условиях.
При выходе из строя дефектоскопического оборудования XXQ-2505 на дисплее отображается код неисправности, что позволяет оператору интуитивно понять информацию о неисправности и выполнить техническое обслуживание.
Принцип работы портативного рентгеновского дефектоскопа XXQ-2505:

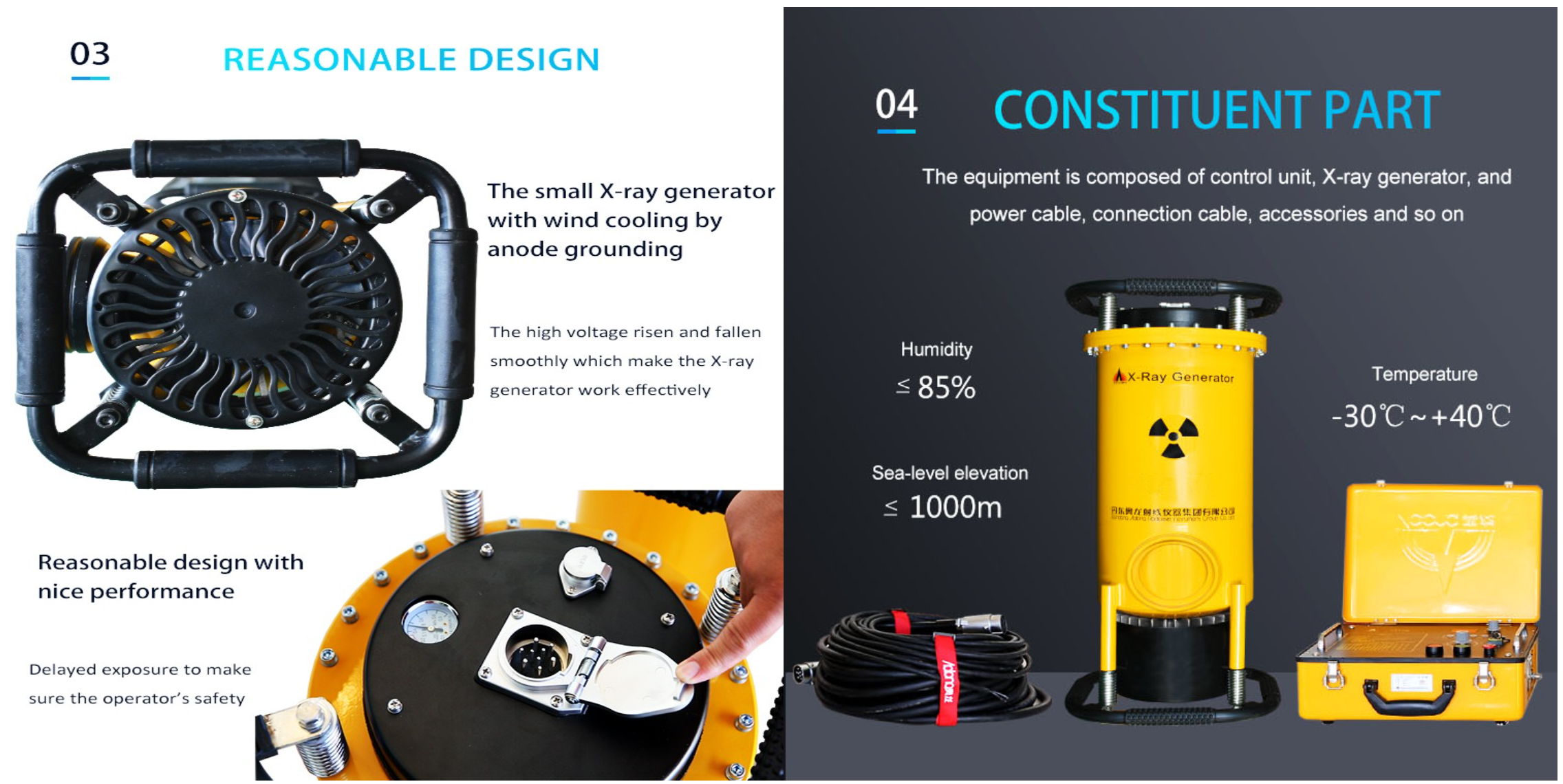

Оборудование для неразрушающего контроля литья XXQ-2505 состоит из интеллектуального контроллера-генератора излучения, кабеля питания и соединительного кабеля.
1.Контроллер будет состоять из следующих разделов:
Передняя панель: Светодиодный дисплей, индикатор состояния и неисправности, сенсорная клавиатура (см. введение в панель управления)
Боковая панель: разъем кабеля питания и разъем соединительного кабеля, выключатель питания, выключатель с ключом, гнездо предохранителя, контрольная лампа и соединительная клемма провода блокировки двери-машины.
Внутренняя цепь: силовая цепь, выпрямительная цепь, фильтрующая цепь, инверторная цепь, цепь управления и другие цепи.
2. Рентгеновский генератор оборудования для контроля литья XXQ-2505 будет состоять из следующих секций:
Рентгеновская трубка, высоковольтный трансформатор, реле температуры, манометр газа и система охлаждения
Технические характеристики оборудования для контроля литья XXQ-2505:
XXQ-2505 Оборудование для контроля литья (с керамической рентгеновской трубкой)
| Модель | Выход Напряжение (кв) | Вход (кВт) | Фокус (мм) | Угол луча | Q235 Макс. Проникновение (мм) | Вес Генератор(кг) | Размерность Генератор(мм) | ||
| Конусная мишень | Плоская мишень | Конусная мишень | Плоская мишень | ||||||
| XXGH-2005 | 100~200 | 2.0 | 1,0×3,5 | 30×360° | 25×360° | 24 | 27 | 31 | 290×615 |
| XXGH-2505 | 150~250 | 2.5 | 1,0×2,4 | 30×360° | 25×360° | 34 | 37 | 35 | 325×705 |
| XXGH-3005 | 170~300 | 3.0 | 1,0×2,3 | 30×360° | 25×360° | 44 | 47 | 43 | 245×715 |
XXQ-2505 Оборудование для контроля литья (со стеклянной рентгеновской трубкой)
| Модель | Выход Напряжение (кВ) | Вход (кВт) | Размер фокуса (мм) | Угол луча | Q235 Макс. Проникновение (мм) | Вес Генератор(кг) | Размерность Генератор(мм) | ||
| Конусная мишень | Плоская мишень | Конусная мишень | Плоская мишень | ||||||
| ХХХ-1005 | 60~100 | 1.2 | 1,0×3,5 | 30×360° | 25×360° | 4 | 6 | 11.1 | 190×530 |
| ХХХ-1605 | 80~160 | 1.5 | 1,0×3,5 | 30×360° | 25×360° | 12 | 15 | 15 | 225×585 |
| ХХХ-2005 | 100~200 | 2.0 | 1,0×3,5 | 30×360° | 25×360° | 24 | 27 | 21.5 | 285×665 |
| ХХХ-2505 | 150~250 | 2.5 | 1,0×2,4 | 30×360° | 25×360° | 34 | 37 | 33,5 | 320×730 |
| ХХХ-3005 | 170~300 | 3.0 | 1,0×2,3 | 30×360° | 25×360° | 44 | 47 | 40 | 345×830 |
| ХХХ-3205 | 180~320 | 3.2 | 1,0×5,0 | 30×360° | 25×360° | 45 | 50 | 40 | 345×830 |
| ХХХ-3505 | 180~350 | 3.4 | 1,0×5,0 | 30×360° | 25×360° | 52 | 55 | 42.6 | 345×830 |
Портативный рентгеновский дефектоскоп XXQ-2505 (со стеклянной рентгеновской трубкой)
| Модель | Выходное напряжение (кВ) | Вход (кВт) | Размер фокуса (мм) | Угол луча | Q235 Макс. Проникновение (мм) | Вес Генератор(кг) | Размерность Генератор(мм) |
| XXQ-1005 | 60~100 | 1.2 | 0,8×0,8 | 40° | 8 | 11.1 | 190×530 |
| XXQ-1605 | 80~160 | 1.5 | 0,8×0,8 | 40° | 19 | 15.2 | 225×585 |
| XXQ-2050 | 100~200 | 2.0 | 1,5×1,5 | 40+5° | 30 | 23 | 285×665 |
| XXQ-2505 | 150~250 | 2.5 | 2,0×2,0 | 40+5° | 40 | 35 | 320×730 |
| XXQ-3005 | 170~300 | 3.0 | 2,3×2,3 | 40+5° | 50 | 45,5 | 345×830 |
| XXQ-3205 | 180~320 | 3.2 | 2,5×2,3 | 40+5° | 55 | 45,5 | 345×830 |
| XXQ-3505 | 180~350 | 3.4 | 2,8×3,0 | 40+5° | 60 | 47 | 345×800 |
Оборудование для неразрушающего контроля XXQ-2505 (с керамической рентгеновской трубкой)
| Модель | Выходное напряжение (кВ) | Вход (кВт) | Размер фокуса (мм) | Угол луча | Q235 Макс. Проникновение (мм) | Вес Генератор(кг) | Размерность Генератор(мм) |
| XXG-1605 | 80~160 | 1.5 | 0,8×0,8 | 40+5° | 19 | 14.5 | 225×550 |
| XXG-2005 | 100~200 | 2.0 | 2,0×2,0 | 40+5° | 30 | 18 | 285×615 |
| XXG-2505 | 150~250 | 2.5 | 2,0×2,0 | 40+5° | 40 | 30,5 | 320×640 |
| XXG-3005 | 170~300 | 3.0 | 2,5×2,5 | 40+5° | 50 | 36,5 | 345×670 |
| XXG-3505 | 180~350 | 3.5 | 2,5×2,5 | 40+5° | 60 | 38 | 345×670 |
Сертификат Аолонг
Присвоение Аолонг Группа статуса Центра корпоративных технологий провинции Ляонин ("Ляонин Провинциальный Предприятие Технология Центр) свидетельствует о постоянных прорывах компании в области технологических исследований и разработок, а также трансфера/коммерциализации технологий (成果转化). Компания также была удостоена звания «Известная торговая марка провинции Ляонин» (дддххх), что отражает её выдающиеся достижения в создании бренда. Наша обширная база постдокторских исследований и академическая/экспертная рабочая станция позволили компании расширить свои исследовательские возможности, сделав технологические инновации основной движущей силой её развития. Эти почести и квалификации отражают доверие, оказываемое нам отраслью и нашими клиентами, и являются важной движущей силой нашего постоянного стремления к более высоким целям.
Доставка и упаковка портативного рентгеновского дефектоскопа XXQ-2505:
Всё оборудование перед отправкой надёжно упаковывается, как правило, в картонные коробки или деревянные ящики. Для обеспечения безопасной и надёжной транспортировки могут быть выполнены специальные требования заказчика. Заказы на образцы обычно изготавливаются и отправляются в течение 3–5 рабочих дней; массовое производство обычно занимает 5–7 недель, точные сроки зависят от количества и конфигурации.
